江蘇洗砂零排放系統案例現場
發布時間:2018/7/13 10:23:25
一、用戶現場資料及需求
1、物料類型:河卵石制砂
(1)、原料成分:40% 0-5mm砂、60%5-100mm河卵石。
(2)、原料經破碎后進入圓振篩,篩下物料粒徑<5mm,水量150m3/h
(3)、回收干排后尾水處理,水量120m3/h,尾水含固量約≤10%

2、客戶要求:成品砂150T/h。
二、推薦主要設備
1、河砂洗選、回收、干排設備
(1)洗砂回收一體機
2、尾水處理零排放設備

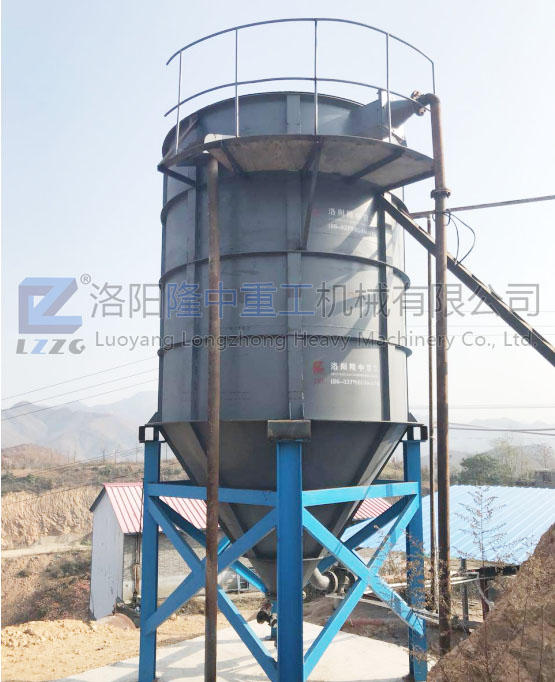

(1)三氫凈化體
(2)廂式壓濾機

注:以上設備總功率168.7kw
三、實施方案
D一步:利用洗砂回收一體機,實現圓振篩篩分后篩下物料的洗凈與回收。
第二步:利用三氫凈化體,實現上述細砂回收機、洗砂回收一體機作業后的尾水凈化、泥水分離。
第三步:利用廂式壓濾機,將三氫凈化體濃密后的污泥壓成泥餅,實現泥水分離。

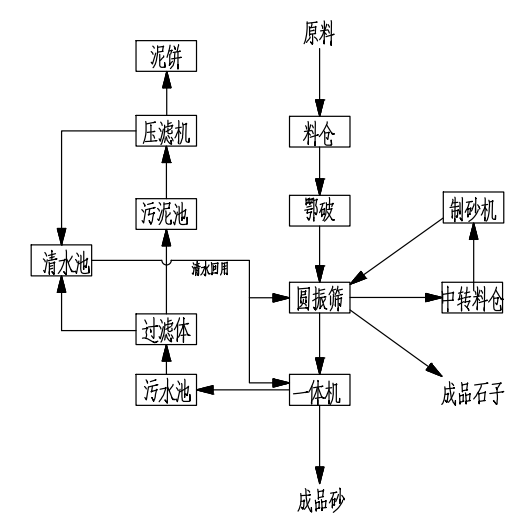

本方案處理水量150m3/h,工藝流程如下:

圓振篩篩下物經流槽進入洗砂回收一體機(2LZ36-75)葉輪水箱,經過清洗后大部分物料由輪斗倒入振動篩(TS1845)進行脫水,溢流料漿再經洗砂回收一體機配置渣漿泵(4/3)抽取進入分離器(FX350),分離器底流進入振篩篩板上,產出成品細砂。分離器返水進入返水箱,并自流進入污水中轉水池,污水中轉水污中的廢水由立式泵(4/3)抽取進入三氫凈化體(S-6000)。經三氫凈化體濃密后的泥漿自流進入泥漿中轉池,再由壓濾機專用泵抽取,打入廂式壓濾機,經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水,與壓濾機壓濾出的清水回流到清水中轉池,從而實現細砂回收增效、固廢干排處理及水資源的回收再利用。
四、此方案預期達到的目標
1、實現物料中固體顆粒回收脫水:-200目以上固體顆;厥章蔬_80~90%,脫水后物料的含水率達到16~20%。
2、實現尾水的凈化回用:凈化后的尾水懸浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率大于90%,符合國家關于工業采礦、選礦等有關水資源重復利用標準。
3、實現固體廢棄物的干堆干排:壓濾過的泥餅含水率小于60~75%,達到國家關于固體廢棄物干堆干排或混合填埋標準。
